مادربرد گیگابایت مدل x399 aorus gaming 7 rev 10

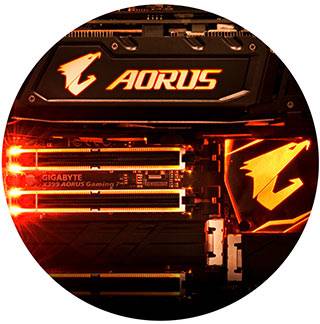

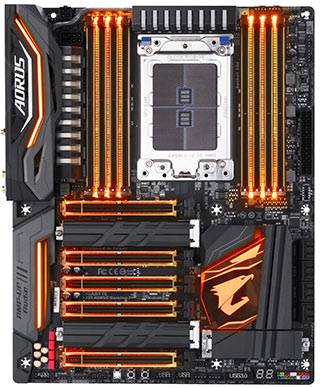

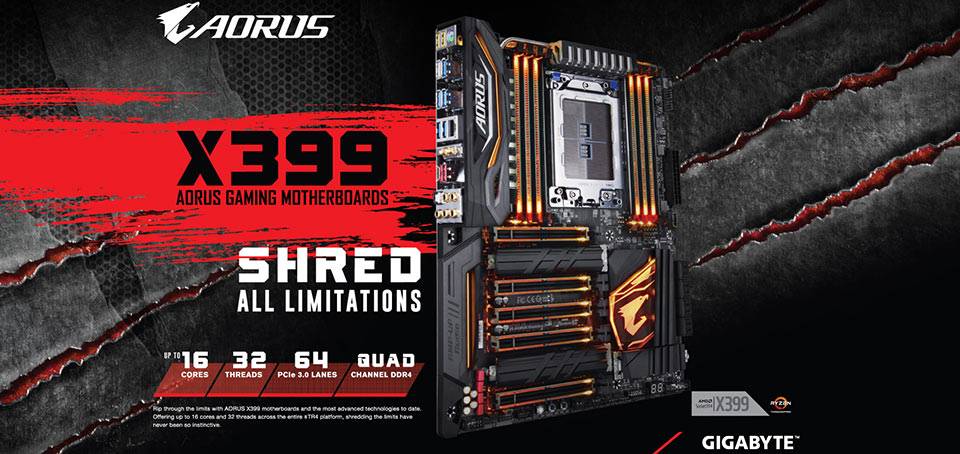

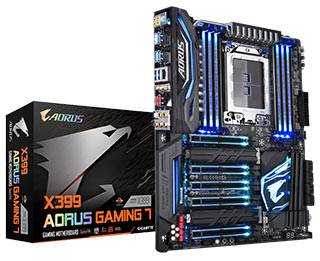

مادربرد X399 Aorus Gaming 7 در استاندارد ATX ساخته شده و به همین دلیل، می‌بایست به استانداردهای ساختاری خاصی وفادار می‌ماند. از طرفی، به دلیل بزرگ شدن ابعاد سوکت TR4 و پشتیبانی گسترده‌ی پردازنده جدید از حافظه‌های ظرفیت بالا، سازنده می‌بایست در سیاست‌های فعلی خود در طراحی مادربرد تجدید نظر می‌کرد. به هر حال، یک مادربرد ATX دارای فضای محدودی است و استفاده‌ی بهینه از این فضا به یک تیم مهندسی خبره نیاز دارد. کاری که گیگابایت در مادربرد X399 Aorus Gaming 7 موفق به انجام دادن آن شده، گنجاندن سوکت پردازنده بزرگ TR4 و دو مجموعه‌ی 4 عددی از اسلات‌های DIMM برای نصب رم در طرفین آن بوده‌است. موضوع در اینجا به پایان نمی‌رسد؛ چرا که هنوز نیمی از فضای برد آزاد مانده و هنوز به اسلات‌های PCIe x16 نرسیده‌ایم. گیگابایت توانسته از مسیرهای متعدد پشتیبانی شده توسط چیپ‌ست X399 نهایت سواستفاده را بکند و پنج اسلات نصب کارت گرافیک همراه با سه اسلات M.2 را به هر مکر و حیله‌ای که شده، در مادربرد X399 Aorus Gaming 7 بگنجاند. به این ترتیب، فضای باقی‌مانده روی مادربرد پر شده و دیگر نوبت به اسلات‌های PCI و x1 نرسیده‌است. مهندسان تیم طراحی گیگابایت مجبور شده‌اند یکی از اسلات‌های M.2 را زیر چیپ‌ست تعبیه کنند و حداکثر استاندارد M.2 قابل نصب در این اسلات، بر خلاف آن دو نمونه‌ای که مابین شیارهای کارت گرافیک گم شده‌اند، 2280 است. آن دو اسلات می‌توانند از استاندارد M.2 22110 هم پشتیبانی کنند. به دلیل فضای کم باقی‌مانده، گیگابایت مجبور شده برای اتصال برق CPU از سوکت 8+4 پین استفاده کند و این در حالی است که ایسوس و ام اس آی در محصولات مشابه خود از سوکت برق 8+8 استفاده کرده‌اند.

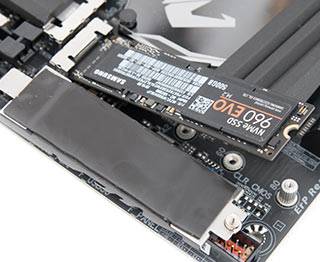

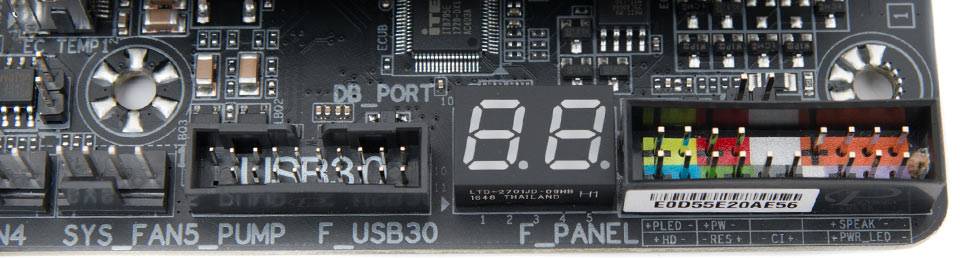

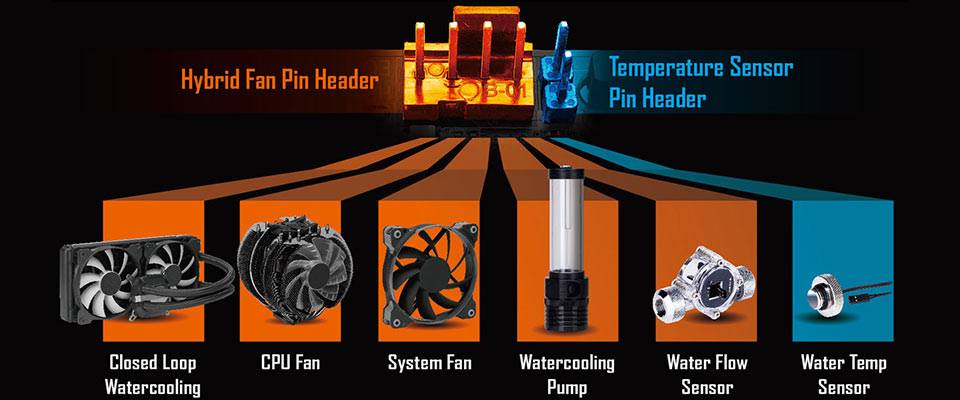

برای بخش تغذیه‌ی مادربرد و روی چوک‌ها از خنک‌کننده استفاده شده‌است. گیگابایت این بخش را در دو قسمت پیاده کرده و وجوه بالایی و چپی سوکت پردازنده را به این کار اختصاص داده‌است. خوشبختانه روی هر دو بخش، شاهد استفاده از خنک‌کننده‌های مجزا برای خنک نگه داشتن چوک‌ها هستیم. سه عدد اسلات M.2 موجود در مادربرد هم از سیستم خنک‌سازی بی‌بهره نمانده‌اند. گیگابایت برای هر یک از این اسلات‌ها یک هیت‌سینک در نظر گرفته که پس از نصب کارت M.2 در اسلات روی آن بسته می‌شود. هیت‌سینک‌های در نظر گرفته شده برای اسلات‌های M.2 ساختار قرص و محکمی دارند و با استفاده از شیارها و پره‌های کوتاه، سطح تماس خوبی با هوای آزاد برقرار می‌کنند. برای اتصال این هیت‌سینک به سطح ماژول‌های M.2 از یک پد انتقال حرارت (Thermal Pad) استفاده شده‌است. در اختیار داشتن 6 عدد کانکتور 4 پین برای نصب فن و 2 عدد کانکتور مشابه دیگر برای نصب واترپمپ، نیاز هر کاربر حرفه‌ای را برآورده می‌کند.

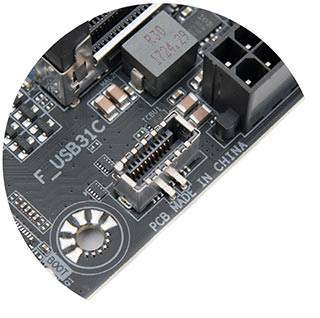

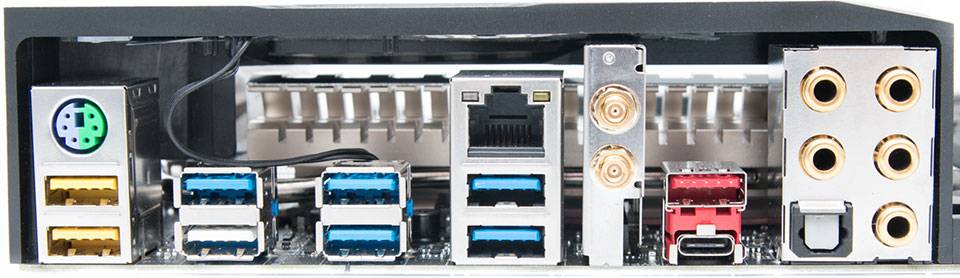

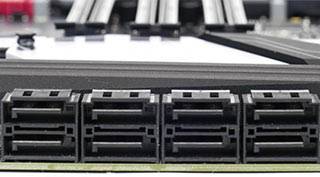

تعداد پورت‌های ورودی / خروجی و کانکتورهای ذخیره‌سازی در مادربرد X399 Aorus Gaming 7 نسبت به رقبا کمتر است و این موضوع، به کمبود فضای موجود و اولویت‌های سازنده برمی‌گردد. با وجود کم بودن تعداد پورت‌هایی از قبیل پورت USB، می‌توان به این موضوع خوش‌بین بود که حداقل تمام پورت‌های نسل جدید در مادربرد گیگابایت وجود دارند. به عنوان مثال می‌توان به 2 عدد هدر USB 3.1 موجود در مادربرد اشاره کرد یا از پورت‌های Type A و Type C موجود در پنل پشتی حرف زد. هشت عدد از پورت‌های USB Type A موجود در پنل پشتی مادربرد از استاندارد USB 3.1 Gen 1 هستند. یک پورت Type A (به رنگ قرمز) و یک عدد Type C هم از استاندارد USB 3.1 Gen 2 پشتیبانی می‌کنند. گیگابایت به اتصال مادربرد به شبکه‌ی بی‌سیم هم فکر کرده و یک ماژول کارت شبکه‌ی بی‌سیم ساخت اینتل را روی برد تعبیه کرده‌است. آنتن دریافت سیگنال وای‌فای به صورت مجزا و به همراه برد ارائه می‌شود که با استفاده از دو کانکتور به پشت مادربرد وصل می‌شود. با استفاده از این کارت شبکه می‌تواند حداکثر استاندارد بی‌سیم AC را با دو فرکانس 2.4 گیگاهرتز و 5 گیگاهرتز در اختیار داشت. پورت‌های صوتی مادربرد X399 Aorus Gaming 7 هم کامل هستند و در ساخت آنها، کیفیت مطلوب مشتری‌های خاص‌پسند رعایت شده‌است. پنج عدد جک 3.5 میلی‌متری موجود در پنل پشتی به آبکاری طلا مجهز هستند که این موضوع در انتقال بهتر صدا، نقش بسزایی دارد. وجود یک خروجی صدای S/PDIF در پنل پشتی، از مزایای این مادربرد است.
